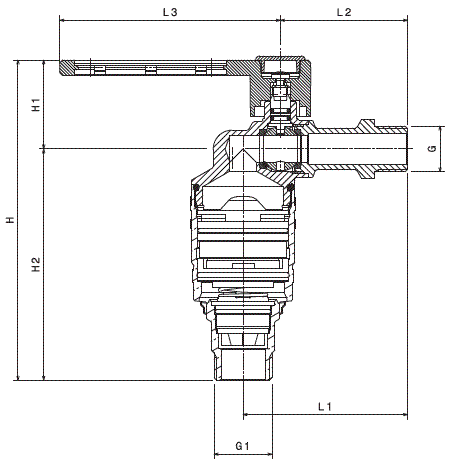

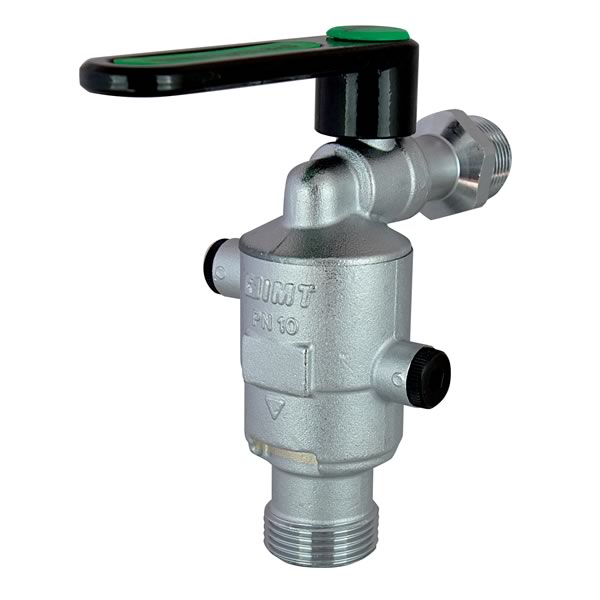

300 - Entnahmearmatur mit integriertem Systemtrenner Typ BA

Armatur zum Einbau über einem Entwässerungsgegenstand oder im Freien (Gartenventil) konzipiert.
Die Armatur besteht aus einem Kugelhahn und einem nachgeschalteten Systemtrenner Typ BA nach DIN EN 1717.

Laut dieser Norm ist die Wasserqualität je nach Grad der Verschmutzung in 5 Klassen eingeteilt.
Der Systemtrenner Typ BA erlaubt Absicherung gegen Nichttrinkwasser bis zur Gefahrenklasse 4, der höchsten Gefahrenklasse, die mit einer Armatur abgesichert werden darf.
Die höchste Gefährdungsklasse 5 darf nur über einen freien Auslauf abgesichert werden.

IMT Systemtrenner arbeiten nach dem Dreikammer-System, wobei eine zur Atmosphäre belüftbare Mittelkammer durch je einen Rückflussverhinderer gegenüber der Eingangskammer und der Ausgangskammer getrennt ist.
Die Belüftung der Mittelkammer erfolgt dann, wenn das Druckgefälle zwischen Eingangs-und Mittelkammer auf 0,14 bar abgesunken ist.

Gehäuse aus Pressmessing, verchromt
Verchromte Kugel
Mit Multilogo Griff, Farbe schwarz, mit grüner Abdeckkappe und Beschriftungsleiste
Die Kartusche hat einen integrierten Filter gegen Schmutzablagerungen.

Nenndruck PN 10
Max._Temperatur 65°C
kurzzeitig 80°C
Medium: Wasser
